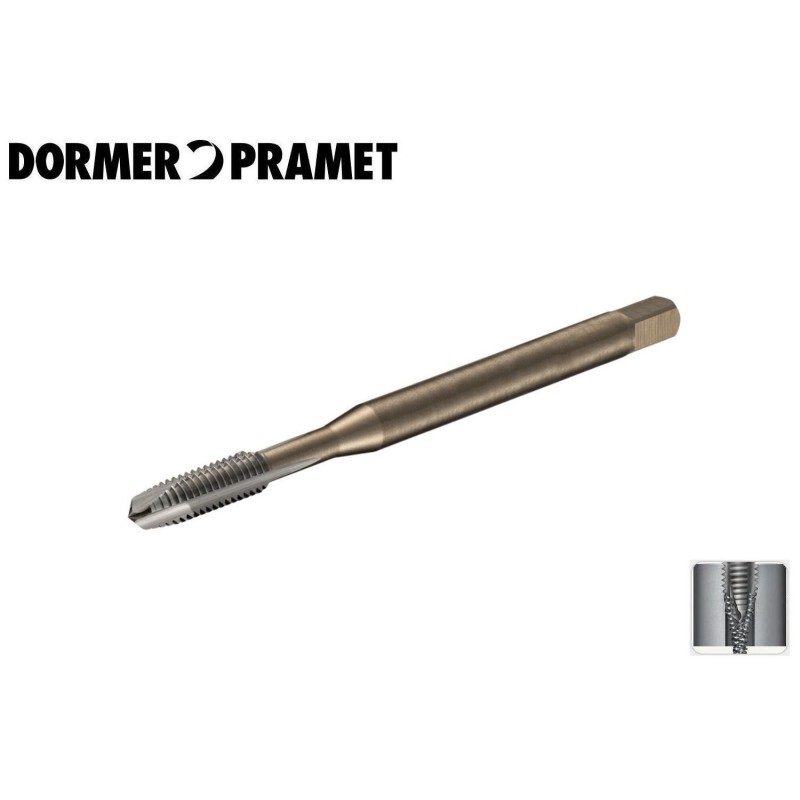

Maschi UNF per acciaio e leghe leggere fori passanti DORMER EP30

  • -30%
  • Nuovo
MASCHI DORMER EP30
MASCHI DORMER EP30

Maschi UNF per acciaio e leghe leggere fori passanti DORMER EP30

Tipo di filettatura : UNF (Americana passo fine)
Diametro filettatura (Pollici) : 8-36
Passo (TPI) : 36 filetti per pollice
55,27 €
38,69 € Risparmia 30%
Tasse incluse Consegna 2-4 giorni
Quantità
Add to wishlist
Richiesta Informazioni

Add to wishlist


Pagamenti



Spedizioni e Resi

Guarantee safe & secure checkout

DIMENSIONI MASCHI DORMER EP21

d1 d1 mm Passo TPI* l1 mm l2 mm l4 mm d2 mm a mm l3 mm  N° eliche Preforo mm
8-36 4,166 36 63 12 21 4,5 3,4 8 3 3,5
10-32 4,826 32 70 13 25 6 4,9 8 3 4,1
1/4-28 6,35 28 80 15 30 7 5,5 8 3 5,5
5/16-24 7,938 24 90 18 35 8 6,2 9 3 6,9
3/8-24 9,525 24 100 20 39 10 8 11 3 8,5
7/16-20 11,112 20 100 20 - 8 6,2 9 3 9,9
1/2-20 12,70 20 110 23 - 9 7 10 3 11,5
5/8-18 15,875 18 110 25 - 12 9 12 3 11,5
3/4-16 19,05 16 125 30 - 14 11 14 4 17,5
7/8-14 22,225 14 140 34 - 18 14,5 17 4 20,4
1-12 25,4 12 160 38 - 18 14,5 17 4 23,25

(*) TPI = Passo espresso in numero di filetti per pollice

EP308-36
3 Articoli

Scheda tecnica

Materiale di costruzione
HSS-E PM
Trattamento superficiale
Taglienti non rivestiti
Materiali lavorabili (Consigliati)
01.1 Acciai debolmente legati (ISO P1-P2)
04.1 Alluminio e leghe leggere (ISO N1-N2)
04.2 Metalli non ferrosi (ISO N3)
Tipo di filettatura
UNF (Americana passo fine)
Tipo di utilizzo (Maschi)
A Macchina
Tipo di gambo (Maschi)
Gambo rinforzato fino a 3/8 - Misure superiori Gambo passante
Applicazione (Maschi)
Per fori passanti
Profilo del dente
60°
Verso di rotazione
Destro
Tolleranza Filettatua
2B
Materiali lavorabili (Accettabili)
01.2 Acciai mediamente legati (ISO P3)
03.1 Ghise malleabili (ISO K1-K2-K3)

Scarica

TABELLA ISO DEI MATERIALI

Tabella ISO dei materiali

Scarica (49.24KB)
