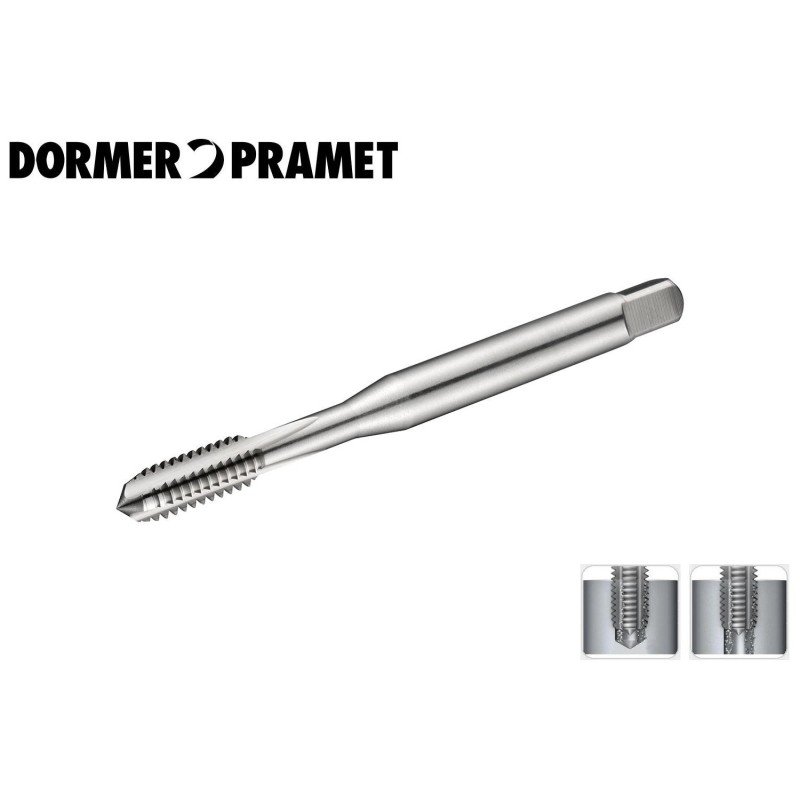

Maschi UNF per acciaio e leghe leggere fori ciechi e passanti DORMER E229

  • -30%
  • Nuovo
MASCHI UNF DORMER E229
MASCHI UNF DORMER E229

Maschi UNF per acciaio e leghe leggere fori ciechi e passanti DORMER E229

Tipo di filettatura : UNF (Americana passo fine)
Diametro filettatura (Pollici) : 2-64
Passo (TPI) : 64 filetti per pollice
53,01 €
37,11 € Risparmia 30%
Tasse incluse Consegna 2-4 giorni
Quantità
Add to wishlist
Richiesta Informazioni

Add to wishlist


Pagamenti



Spedizioni e Resi

Guarantee safe & secure checkout

DIMENSIONI MASCHI DORMER E229

d1 d1 mm Passo TPI* l1 mm l2 mm l4 mm d2 mm a mm l3 mm  N° eliche Preforo mm
2-64 2,184 64 45 7 12 2,8 2,1 5 3 1,9
3-56 2,515 56 50 8 12,5 2.8 2.1 5 3 2,15
4-48 2,845 48 56 9 18 3.5 2.7 6 3 2,4
5-44 3,175 44 56 10 18 3.5 2.7 6 3 2,7
6-40 3,505 40 56 11 20 4 3 6 3 2,95
8-36 4,166 36 62 12 21 4.5 3.4 6 3 3,5
10-32 4,826 32 70 13 25 6 4.9 8 3 4,1
12-28 5,486 28 80 15 30 6 4.9 8 3 4,7
1/4-28 6,35 28 80 15 30 7 5.5 8 3 5,5

(*) TPI = Passo espresso in numero di filetti per pollice

E2292-64
3 Articoli

Scheda tecnica

Materiale di costruzione
HSS-E PM
Trattamento superficiale
Taglienti non rivestiti
Materiali lavorabili (Consigliati)
01.1 Acciai debolmente legati (ISO P1-P2)
04.2 Metalli non ferrosi (ISO N3)
Tipo di filettatura
UNF (Americana passo fine)
Tipo di utilizzo (Maschi)
A Macchina
Tipo di gambo (Maschi)
Gambo rinforzato DIN 371
Tipo di imbocco (Maschi)
Imbocco corto C (2-3 filetti)
Applicazione (Maschi)
Per fori sia ciechi che passanti
Profilo del dente
60°
Verso di rotazione
Destro
Tolleranza Filettatua
2B
Materiali lavorabili (Accettabili)
01.2 Acciai mediamente legati (ISO P3)
03.1 Ghise malleabili (ISO K1-K2-K3)
04.1 Alluminio e leghe leggere (ISO N1-N2)

Scarica

TABELLA ISO DEI MATERIALI

Tabella ISO dei materiali

Scarica (49.24KB)
