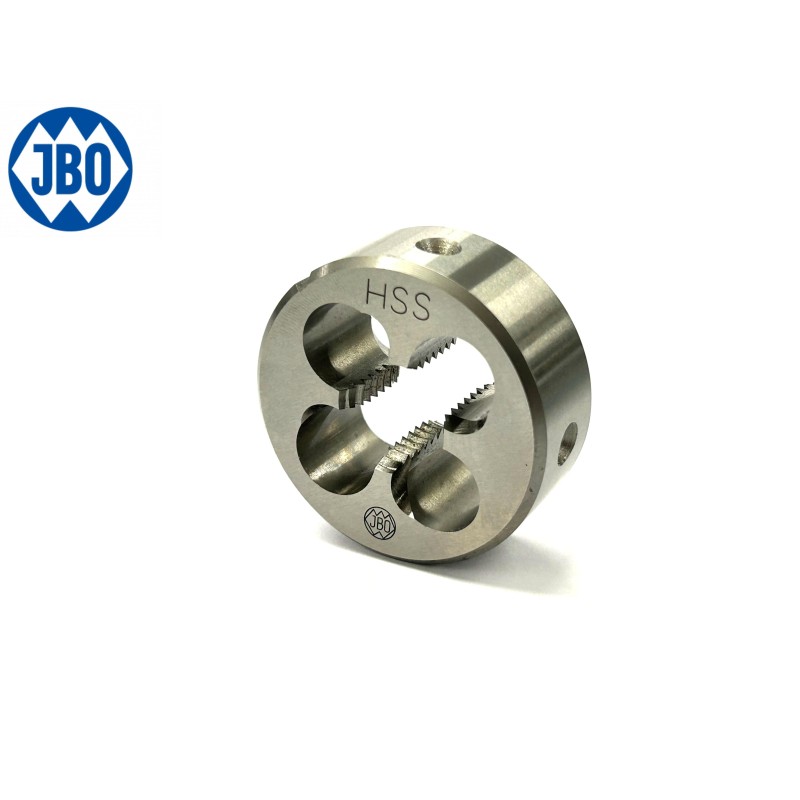

Filiere UNF imbocco corretto in HSS JBO 505FC

  • Nuovo
FILIERE UNF JBO 505FC
FILIERE UNF JBO 505FC

Filiere UNF imbocco corretto in HSS JBO 505FC

Tipo di filettatura : UNF (Americana passo fine)
Diametro filettatura (Pollici) : 0-80
Passo (TPI) : 80 filetti per pollice
0,00 €
Tasse incluse Scrivete a info@utensileriamazzini.com per conoscere i tempi di consegna
Quantità
Add to wishlist
Da ordinare

Add to wishlist


Pagamenti



Spedizioni e Resi

Guarantee safe & secure checkout

DIMENSIONI FILIERE JBO 505FC

Filetto UNF Filetto mm Passo TPI* d2 mm h1 mm
0-80 1,524 80 16 5
1-72 1,854 72 16 5
2-64 2,184 64 16 5
3-56 2,515 56 16 5
4-48 2,845 48 16 5
5-44 3,175 44 20 5
6-40 3,505 40 20 5
8-36 4,166 36 20 7
10-32 4,826 32 20 7
12-28 5,486 28 20 7
1/4-28 6,35 28 20 7
5/16-24 7,94 24 25 9
3/8-24 9,53 24 30 11
7/16-20 11,11 20 30 11
1/2-20 12,70 20 38 14
9/16-18 14,29 18 38 14
5/8-18 15,88 18 45 14
3/4-16 19,05 16 45 14
7/8-14 22,23 14 55 26
1"-12 25,4 12 55 26

(*) TPI = Passo espresso in numero di filetti per pollice

Come calcolare INDICATIVAMENTE il diametro di preparazione del pezzo da filettare:

Diametro filetto (in mm) - (10% del Passo in mm)

Esempio con 1/2-20 UNF:

1/2" = 12,7mm

20 TPI = (25,4/20) = 1,27mm

10% di 1,95 = 0,127mm

12,7-0,127 = 12,573mm

505FC

Scheda tecnica

Materiale di costruzione
HSS
Materiali lavorabili
Per applicazioni generiche (Acciai, ghise, inox, alluminio, metalli non ferrosi)
Tipo di filettatura
UNF (Americana passo fine)
Profilo del dente
60°
Verso di rotazione
Destro
Tolleranza Filettatua
2A
