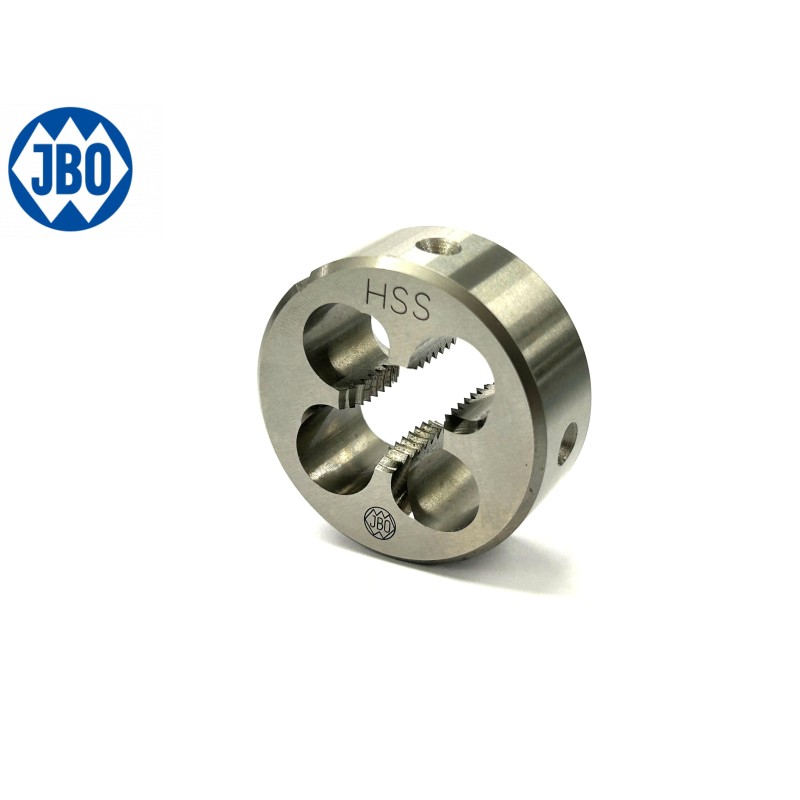

Filiere UNC imbocco corretto in HSS JBO 504FC

  • Nuovo
FILIERE UNC JBO 504FC
FILIERE UNC JBO 504FC

Filiere UNC imbocco corretto in HSS JBO 504FC

Tipo di filettatura : UNC (Americana passo grosso)
Diametro filettatura (Pollici) : 1-64
Passo (TPI) : 64 filetti per pollice
0,00 €
Tasse incluse Scrivete a info@utensileriamazzini.com per conoscere i tempi di consegna
Quantità
Add to wishlist
Da ordinare

Add to wishlist


Pagamenti



Spedizioni e Resi

Guarantee safe & secure checkout

DIMENSIONI FILIERE JBO 504FC

Filetto UNC Filetto mm Passo TPI* d2 mm h1 mm
1-64 1,854 64 16 5
2-56 2,184 56 16 5
3-48 2,515 48 16 5
4-40 2,845 40 16 5
5-40 3,175 40 20 5
6-32 3,505 32 20 7
8-32 4,166 32 20 7
10-24 4,826 24 20 7
12-24 5,486 21 20 7
1/4-20 6,35 20 20 7
5/16-18 7,94 18 25 9
3/8-16 9,53 16 30 11
7/16-14 11,11 14 30 11
1/2-13 12,70 13 38 14
9/16-12 14,29 12 38 14
5/8-11 15,878 11 45 18
3/4-10 19,05 10 45 18
7/8-9 22,23 9 55 22
1"-8 25,4 8 55 22

(*) TPI = Passo espresso in numero di filetti per pollice

Come calcolare INDICATIVAMENTE il diametro di preparazione del pezzo da filettare:

Diametro filetto (in mm) - (10% del Passo in mm)

Esempio con 1/2-13 UNC:

1/2" = 12,7mm

13 TPI = (25,4/13) = 1,95mm

10% di 1,95 = 0,195mm

12,7-0,195 = 12,505mm

504FC

Scheda tecnica

Materiale di costruzione
HSS
Materiali lavorabili
Per applicazioni generiche (Acciai, ghise, inox, alluminio, metalli non ferrosi)
Tipo di filettatura
UNC (Americana passo grosso)
Profilo del dente
60°
Verso di rotazione
Destro
Tolleranza Filettatua
2B
